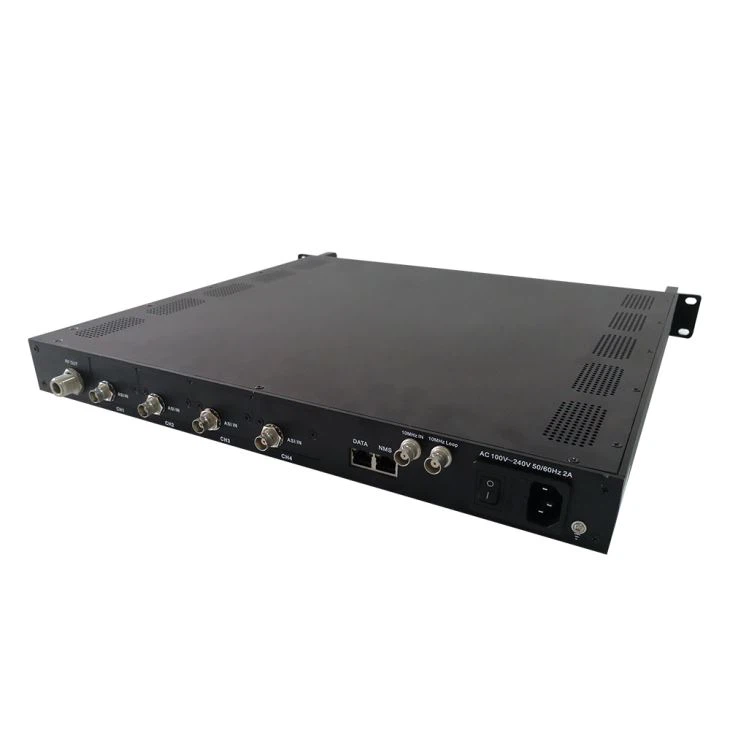

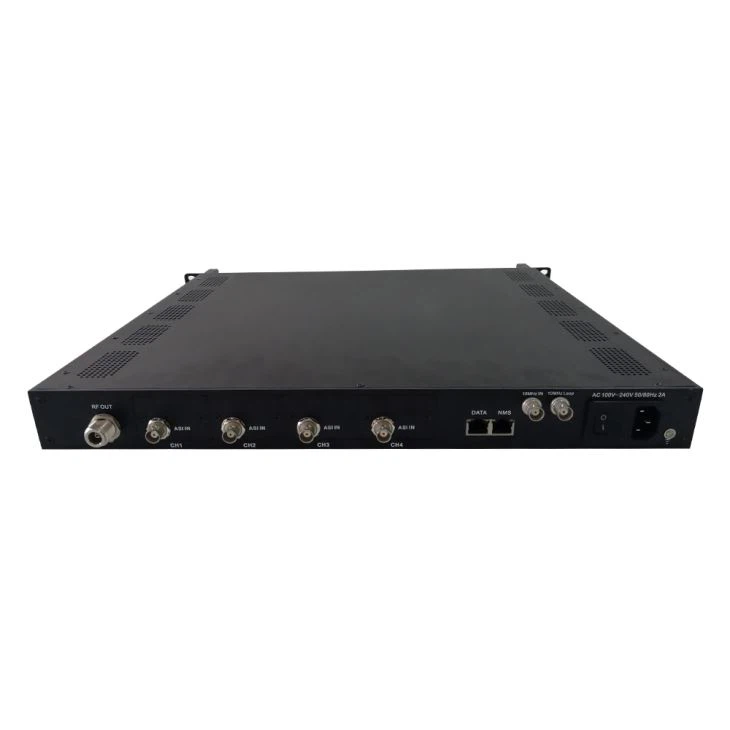

Modulatore QPSK S/S2 QPSK6350

◆ 4ASI (3 come backup)/IP (opzione) in DVB-S/S2 QPSK, 8QPSK in uscita
◆ con la crittografia BISS, la velocità del simbolo può essere 0.5-45Mbps
◆ Frequenza RF di uscita a banda L 950-1050Mhz o 950-2150Mhz, stepping di 10KHz
◆ BISS Scramble: Modalità 0, modalità 1, modalità E

Invia la tua richiesta

SPECIFICHE

Descrizione

Panoramica

QPSK S/S2 Modulator

QPSK6350 è un modulatore DVB-S/S2 professionale ad alte prestazioni, conforme allo standard DVB-S2 (EN302307)
ed è retrocompatibile con lo standard di modulazione DVB-S (EN300421). Adotta una struttura di framing avanzata, una codifica di canale e una tecnologia di modulazione, aumentando di oltre il 50% la capacità di trasmissione in più rispetto al modulatore DVB-S nelle stesse condizioni di trasmissione e fornendo anche una capacità di ricezione più potente nella stessa efficienza spettrale. Ampiamente applicato alla trasmissione di rete DSNG e DVB-S/S2.

Il modulatore supporta l'uscita L-band (RF:950-2150MHz). Sono disponibili due ingressi per alimentare il modulatore, 4 interfacce ASI o sintonizzatore FTA DVB-S2/S2X, in grado di commutare quasi senza soluzione di continuità, ingresso interfaccia 100M/1GbE per MPEG TS su IP.

Caratteristiche

◆Completamente conforme allo standard DVB-S2 (EN302307) e DVB-S (EN300421)

◆4 ingressi ASI che supportano il backup a caldo (3 per il backup)

◆Supporta l'ingresso del segnale IP (100M) (opzione)

◆Costellazioni QPSK, 8PSK, 16APSK (opzione), 32APSK (opzione)

◆Supporta l'impostazione RF CID

◆ Oscillatore a cristallo a temperatura costante, stabilità fino a 0.1ppm

◆Supporta l'accoppiamento dell'uscita dell'orologio da 10 Mhz tramite la porta di uscita RF

◆Supporta l'uscita di potenza a 24 V tramite la porta di uscita RF, accoppiando l'alimentazione a 24 V/4 A (opzione)

◆Supporta la codifica BISS

◆Supporta il controllo locale e remoto con SNMP o Web-server NMS

◆Supporta la trasmissione SFN TS (con MIP o IIP) (opzione)
